 Hexagon lantbruk representant i Sverige är Skeppsta Maskin AB
Powerpoint presentation av Leica  GPS

Hexagon Agriculture

mojo3D

Leica välkänt för Leica Geosystems och Lantmäteriet och  Scanlaser maskinstyrningar .
LEICA Mojo3D,  GPS styrning i lantbruket.

Manual Svenska.

Prislista  Beställning: Tel 019-228005 sales@oilpress.com  Fax  019-228005

Videos :
Leica Geosystems mojo3D demo Australia.mp4  Vändtegs körning , Raka spår, Rampavstängning. Bra information.
Introducing the new and improved mojo3D  Bra information Rampavstängning  till Service och support portal för Leica Geosystems AG

mojortk con Quicksteer y Mojo 3D.3GP
Piloto automatico Leica Mojo3d
mojortk con Quicksteer y Mojo 3D.3GP
Leica Mojo3D RTK
Leica Mojo3D +Leica mojoXact + Leica QuickSteer
Leica Mojo3D+RTK  + QuickSteer
PRECISION AUTOGUIADO GPS LEICA.3GP
AUTOGUIADO GPS LEICA MOJO3D CON QUICKSTEER
mojo3d quicksteer Tröska

Planting winter wheat in Munkebo, Denmark

Leica Virtual VistaTM

Introducing Leica Virtual Vista (Ett kontrollsystem för gårdskontoret för att följa alla traktorer på fälten. Gratis till alla mojo3D )



Uppgraderingar  mojo3D För att stärka Leica Geosystems styrning kapacitet, stöd för Deere & Companys nya R-serie AutoTrac ™ Ready traktormodeller via Leica mojo3D och mojoXact är nu tillgänglig. Det inkluderar John Deere AutoTrac ™ Ready modeller traktor 61xxR, 62xxR, 72xxR, 82xxR, 83xxR, 83xxRT, 93xxR, 94xxR, 94xxRT, 95xxR, 95xxRT. Detta ger marknaden en enkel enda kabel installation erbjuder en snabb och enkel eftermarknaden styrning lösning

John Deere R-serien Styrning Support. Översikt mojo3D stöder nu nya styr kit för John Deere R-serien traktorer årsmodell
2012 och framåt med hjälp av ISOBUS i hytt anslutningskabel (del # 798.426) och låsa
Voucher - JDR serien Styrning Support (805.032)

Leica Geosystems moderbolag Hexagon tecknar avtal om att förvärva Arvus , tillverkare av precisionsjordbruk lösningar
29 April 2014 . Arvus , en tillverkare av precisionsjordbruk lösningar för närmare , mer platsspecifik hantering av de faktorer som påverkar växtodling . Det innebär att olika delar av ett fält kan hanteras för sig , när tillämpningen av viktiga näringsämnen och olika andra ingångar kan finjusteras med hjälp av sensorer och GPS- teknik .

Den CNH Industri - Leica Geosystems strategiskt långsiktigt samarbete kommer att innebära flera samarbetsområden för att kontinuerligt driva CNH Industrial ledarskap inom byggbranschen.
Enligt avtalet kommer Leica Geosystems initialt ge CNH Industrial globala varumärkena Case och New Holland Construction med maskinstyrningslösningar för grävmaskiner, schaktmaskiner och väghyvlar till både fabriks passform och eftermarknadsapplikationer.



Leica ägs av Hexagon  i Sverige  Hexagons styrelseordförande sedan 1999.är  Melker Schörling.



LEICA Mojo3D    Fältguide.   GPS  Spårföljning.
GPS i jordbruket gör nytta.

Spara tid och dieselolja. Slippa dubbelkörning. Köra vartannat drag.

Till både ny och begagnad traktor, tröska  mm.
Lätt att montera och flytta till annan traktor eller tröska.

Till mina kunder som redan köpt GPS  av Skeppsta Maskin AB .

Kontrollera regelbundet manualen  Manual Sv.  för senaste tips hur man kan använda utrustningen mm

Manual Svenska.  Manual Engelska.    Nyheter från Leica

Prislista  Beställning: Tel 019-228005 sales@oilpress.com  Fax  019-228005

Appar gratis för växtodling Jordbruksverket

Syngenta TankCalc är en ny mobilapplikation som lantbrukaren kan ta hjälp av när åkrarna ska behandlas Sprutjournal gratis.



VIRTUAL VISTA  Ett kontrollsystem för gårdskontoret .

Ingår som standard vid köp av Leica mojo3D Virtual Vista

Virtual VistaTM plattform Nyhet 2013    Introducing Leica  video Virtual Vista

Virtual Vista inloggning
Virtual
Wrench    Tränings Center för Leicas olika produkter

 Video Leica mojo3D demo
 Service och support portal för Leica Geosystems AG
Om du letar efter information om Leica Geosystems jordbruksprodukter, besök vår webbplats på www.AgGuidance.com för ytterligare information..
Besök Downloads Manuals   Leica mojoRTK Downloads sida    Leica mojo3D Downloads sida  Uppgradering  mm.

9 April 2012 Leica Geosystems AB är glada att kunna meddela att ett avtal upprättas med Lantmäteriet gällande leverans av mätutrustning.Avtalet gäller leverans av GNSS samt totalstationer till division Fastighetsbildning, det omfattar leverans, utbildning, service och underhåll i fyra år. Vidare kommer olika utvecklingsprojekt att löpa parallellt med avtalet, i syfte att ytterligare anpassa våra produkter och tjänster till LMVs verksamhet.

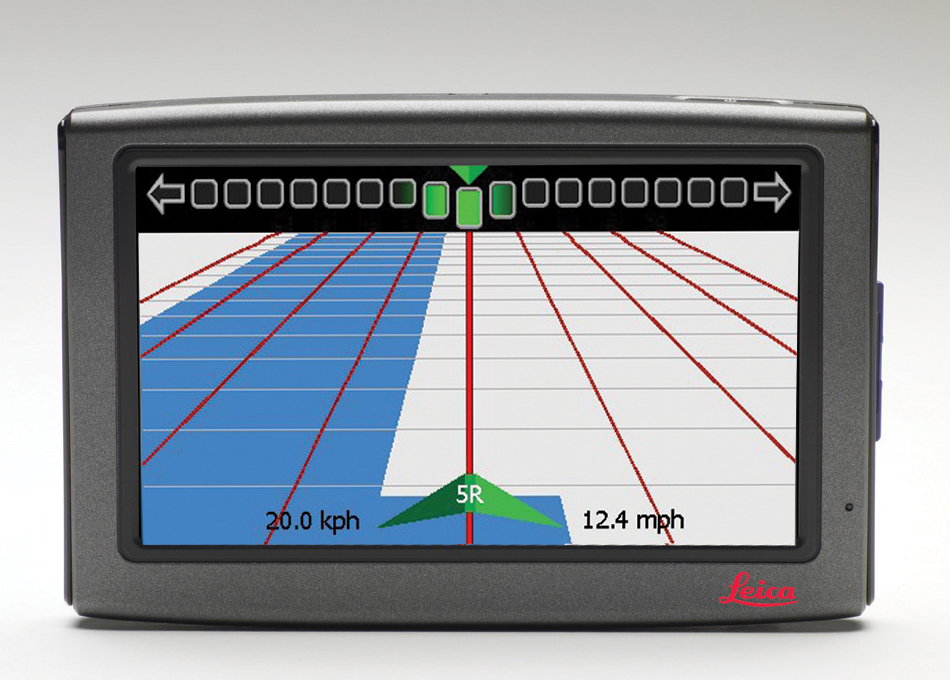

7 ", 15,4 x 9,4 cm pekskärm med hög kvalitet tredimensionell grafik
12 volt konstant 2 A.  Lätt att följa ikonbaserad menystruktur
Visa i 3D-perspektiv med olika visningar uppifrån , sida
Rikningsassistans på skärmen, med ljusramp för att lättare kunna följa linjen
Robust, vattentät metallhölje.
AB parallell
A + vinkel
Fast kontur
Svängar

Köra vändtegs varv  i hur många varv du vill
Ställa in radie  , vändradie så att inte man skadar kraftöverföringsaxlar eller  att bakhjulet går in i draget .


Du får hjälp vid vältning på  höstsådda grödor på våren när det är svårt att se körspåren.
Vid sådd av höstvete när det är stora jord kockor och svårt att se körspåren eller markören.
Övergödsling, sprutning på vallar, sprutning för qvickrot på hösten   som inte är lätt att se spåren.

Att göra sprutspårsmarkering på äldre såmaskin utan spårautomatik.
Kör först alla sprutspårsdragen  med blockerade såbillar valfri spåravstånd .
När alla är körda börjar man att köra färdigt mellan spårdragen..

 Att göra vändtegsmarkering med böjda drag utan hjälp av snöre .
Börja  att göra A till B  vid  åkerskanten . Kör sedan valfri vändtegsavstånd så det går lätt att  vända utan att behöva backa.

Att hålla koll på sprutspårsmarkering på nya såmaskiner med spårautomatik.
Ställ in spåravstånd "Exempel 24 m "  När motorhuven är mitt för ett spår i monitorn  vet man att automatiken på såmaskinen ska vara tillslagen markerad. Ibland kan det vara svårt att hålla reda på antal drag vid backning  och upp och ned av billarna, lätt att det kan bli fel.

Spara och hämta körspår
Importera / exportera till USB  Spara på USB  till   .kml fil i datorn  för att se på Google Earth.  Helt otroligt Se hur karta ser ut när man sparar en körnig på Google Earth karta
Se hur man kan se mistan i mitten av körningen.

Begär fjärrsupport genom att trycka på skärmen
Fjärr teknikern kan se skärmen och systemets status i realtid för snabba beslut.

Teknikern kan också trycka på
distans  på knappar för din räkning, att utföra erforderliga åtgärder eller för att vägleda
dig genom lösningen på din fråga.
Modem uppgraderingar i fält.

3D fordons modellering
3D-representation av din maskin på skärmen
Flera olika perspektiv
Exakt fordons installation på ett enkelt sätt med steg-för-steg guide
Installations guide.
Installationsguider att göra installationen snabb och enkel
Uppgradering, backup och återställning programvara via USB
Användbara på skärmen diagnostik. Integrerad L1 1575.42 MHz  GPS-mottagare
GUIDE  erbjuder överlägsen placering stabilitet drag vid drag på fält.

0-25cm  drag-i-drag noggrannhet för kostnadsfri GPS+ Guide (GLIDE)  och EGNOS.  Är tiden kortare än 15 minuter mellan dragen är det
 mycket bättre noggrannhet. Exempel på 0 till 2 cm . Ju mindre tiden går mellan spårkörningarna ju bättre  noggrannhet.
Alla kördrag flyttas i sidled ju längre tiden går,. på grund av satelitternas rörelse
Använd som ljusramp vägledning eller uppgradera till auto-styrning.

Tre st. olika steg för noggrannheter drag vid drag  finns .

Prislista  Beställning: Tel 019-228005 sales@oilpress.com  Fax  019-228005


Steg 1  Leica mojo3D Skärm L1 GPS  + EGNOS  mottagning gratis. 15 till 20 cm drag vid drag

Steg 2   Leica mojo3D Skärm L1 GPS  + EGNOS  mottagning gratis.+ Leica GeoPRO antenn +. GLONASS + upplåsningskod kostnad. Glonass är mest viktigt  norden . Satelliterna ligger  på norra halvklotet.  Säkrare mottagning.    15-18 cm drag vid drag

GLONASS är till skillnad från amerikanarnas GPS utvecklat för att bättre täcka upp de nordligare delarna av det norra halvklotet, där bland annat Ryssland – och Sverige – som bekant står att finna.

 I för satellitmottagare besvärliga miljöer, som med höga omgivande byggnader eller en skogsväg omgiven av tät skog där man med endast GPS kan ha svårt att läsa mot ens en handfull satelliter, så kan de extra satelliterna som GLONASS bjuder på utgöra skillnad.

GLONASS  satelliterna går mer rätt upp i Sverige mot GPS som



Steg RTK   Leica mojo3D Skärm L1 GPS  + EGNOS  mottagning gratis +  Leica GeoPRO antenn + GPS Antenn L1L2 Red + mojoxact RTK enhet + upplåsningskod kostnad GLONASS + RTK   2.5 cm drag vid drag mojoXact  RTK mottagare med inbyggd terräng kompensering

Lätt att placera.  mojoXact kan monteras i alla vinklar.
Montera skärm mojo3D + mojoXact RTK mottagare för SWEPOS korrektionsvärdena  + QuickSteer
Klar autostyrning + -2.5 cm  drag vid drag

Tar emot   Mobilt internet 3G från SWEPOS  Har du  täckning 3G fungerar RTK


Mycket enkelt att montera. Färgmarkeringar på kablar se bild på montering RTK styrning



Valfria uppgraderingar till Mojo 3D  Välj rätt uppgraderings produkt till Mojo3D för dina behov:

Se Prislista



 Leica Twist lutningskompensation (Tillbehör till mojo3D )

Leica Twist: Leica Twist måste inriktas på golvet med
pil vänd i körriktningen. Leica Twist bör vara
monterade ur vägen på en plats där det är osannolikt att träffas av
pedaler eller fötter. Ingen interaktion med Leica Twist krävs.
Leica Twist måste vara fast bultas fast i Cab golvet med de fyra
Skruvar och muttrar. 5mm hål skall borras i gummimatta
med hjälp av Leica Twist som mall.
monteringshål




Med Twist monterad på mojo3D  får man inte spåret att svänga i sidled när traktorhytten med GPS antenn  svänger vid ojämn mark, som körning  första harvning på plöjd mark . (För körning vis sprutning, övergödning och på jämn mark är  Twist ej nödvändig.)

Se Prislista









785321 Leica  GeoPro antenna



793922 GLONASS    satelliter inkopplade .












AS400   Automatisk Sektionsavstängning

Enkel sektions kontroll, .     Fler sektions kontroll,  .  Elektrisk autostyrning Leica Quick-Steer..    RTK autostyrning  (+-2,5 cm)



AS400   Automatisk Sektionsavstängning  till  maskiner sprutor , såmaskiner mm.



















Automatisk Sektionsavställning till sprutor  Hardi HC5500/HC600  6005996

Upp till 13 sektioner



Finns inte kabel 782766 Port Exp tillkommer 2500:-SEK





·       Leica GeoPRO antenna installation

·       Leica mojo3D Direct Section Control Install - Hardi HC5500, HC6500

·       Leica mojo3D Direct Section Control Install - AgtroTronix Pulvix 8100

·       Leica mojo3D - Network DGPS

·       Leica AS400 Installation Manual





Välj vilken auto-styrnings modell som passar bäst till din maskin.
Kör vändtegskörning på hur kantiga stycken som hellst.

Vältning  rundköring från start till mål utan att ta i ratten, som exempel,

Välj de olika monteringsätten att få autostyrning.

Leica QuickSteer . SteerDirect ES. SteerDirect Hydraulics  SteerDirect SRK,   Steer DIrectCAN,

Leica QuickSteer
Leica QuickSteer
Motorn är en enkel eftermontering lösning som snabbt och enkelt ansluter Leica
  mojo3D displayen ett brett utbud av jordbruksfordon. Leica QuickSteer ihop med dessa
 produkter resulterar i ekonomiskt styrsystem som är lätt att installera och använda. Flyttbar.
 Lutning ljustering  Twist vid ojämn mark .Vrider du själv på ratten kopplas motorn bort.  Strömbrytare av och på. Vid transport viks motorn ifrån ratten cirka 4 cm.  En vingskruv så har du tagit bort motorn.
 Helt säker i trafiken. Ingen demontering av ratten vid flyttning av motorn till annat fordon.
 Rattmoment på 1 kg inga problem.  Universal fäste medföljer som passar i de flesta fall. Eller monteras ett plattjärn 50 x 8 mm från någon fast punkt till QuickSteer.



Rattmotor QuickSteer kan flyttas enkelt med enbart en  vingmutter.. QuickSteer kan vändas under ratten eller över ratten.  Rattmotorn känner av vilket håll den ska vrida automatiskt.  Orginalratten tas aldrig bort. Trafiksäkerhet.   En mycket bra lösning. Enkel och trafiksäker.  Vid vägkörning  hakas enkelt rattmotorn  fram 4 cm från ratten.. Utan att rattmotorn har möjlighet att av någon anledning ta över styrningen av misstag..http://agriculture.leica-geosystems.com/common/shared/images/pfeil.gif more

 Leica mojo3D + Leica QuickSteer komplett med kablar + lutnings kompensation
Twist.   Montering är så lätt så kund monterar själv. Support från Skeppsta Maskin AB 019-228005

Matningsspänning 9 till 32 V
Polaritetsskydd, överspänningsskydd, Gränssnittet kan 2.0b (19-bitars identifierare) 250 kbps (med eller utan 120R), Nominell Spänning Motor 12V, Dimensioner av motor 90 x 215 x 115mm (3,5 x 8,5 x 4,5 inches) utan fäste.Vikt 2,9 kg .Drift temperatur -40 ° C till 65 ° C )

EXEMPEL PÅ MONTAGE AV LEICA QUICKSTEER  PÅ NH 6020 Elite 2012
Exempel på tillverkning av eget fäste till John Deere 2130

Bild på kablar till mojo3D + Twist + QuickSteer   Bild på kontakt koppling till På/Av


Kabeldragning Mojo3D med reservdelsnummer   Montering av QuickSteer    QuickSteer mounting plate parts
Montera Twist

 Mall att tillvera ett hål för manöverering på / av  1   och  2   Inställning av parametrar uppstart QuickSteer

 Kabeldragning för olika tillbehör     System för olika märken   Manual Eng. och configuration Leica QuickSteer
 Prislista  Beställning: Tel 019-228005 sales@oilpress.com  Fax  019-228005



Leica SteerDirect ES
Leica Geosyste
ms lanserar nya retro-fit elektriska styrsystem Leica SteerDirect ES. Det är lätt att installera lösningen kan jordbrukare att lägga servostyrningen till de flesta av traktor, spruta och skördare modeller utan att ta bort ratten. se   http://www.agguidance.com/en/Press-Releases_85748.htm?id=4396  Press Release

Inom några minuter efter installation Leica SteerDirect ES ger kunderna handsfree GPS servostyrningen. Den låser helt enkelt på och av möjliggör en enkel överföring mellan flera fordon. Den inbyggda koppling av enheten garanterar att ingen ytterligare motstånd mot hjulet, medan den huvudsakliga växeln eliminerar sannolikheten för en ratt glidning. Leica SteerDirect ES också kommer med en separat engagera omkopplare som tillåter operatören att enkelt koppla in systemet på distans. Använda denna avancerade styrning systemet bönder minskar hoppar och överlappningar, lägre bränsleförbrukning och minska påfrestningen på föraren.

Leica SteerDirect ES är kompatibelt med Leica mojo3D styrsystemet och Leica mojoXact. Den kommer att släppas i april med ett antal fordon specifika kit för de flesta vanliga hytter.
Man kan lätt flytta de 2 halvorna utan att ta bort ratten . Smart lösning

Nu finns färdiga satser för SteerDirect ES till traktorer se lista  Monterig Leica SteerDirect ES



Leica SteerDirect Hydraulics



Den nya Leica SteerDirect Hydraulsystem är en kompakt integrerad lösning som ansluter Leica mojoRTK auto-styra konsolen till fordonets styrsystem via en enda fäste hydraulisk utrustning för high-end styrning. Denna unika hydrauliska lösningen är strategiskt utformad med ett antal kostnadsbesparande funktioner, inklusive en enda konsol och en förenklad konstruktion som kräver färre komponenter och effektiviserar Kabeldragning

 installationsprocessen för att spara tid och pengar.   Kabeldragning för olika tillbehör   System för olika märken   .more







Leica SteerDirect SRK

Leica Geosystem s SteerDirect SRK (styr-ready kit) är idealisk för eftermontering av traktorer med befintliga elektro-hydrauliska komponenter. De robusta, väderbeständiga controller översätter kan meddelanden från Leica mojoRTK till elektriska signaler för att driva utrustningen via elektro-hydrauliska komponenter och sensorer.Kabeldragning
 Kabeldragning för olika tillbehör System för olika märken more

793200 - steerdirect srk - installation manual - john deere autotrack ready flow sensor machines.pdf

 SRK  passar till  OSPE Electrohydraulic Steering Unit Product Brochure (PDF 2 MB) Från Sauer-Danfoss





Leica SteerDirect CAN

(Controller Area Network) Leicas SteerDirect CAN lösningar ansluta Leica mojoRTK konsolen direkt till traktorns CANBUS, en enkel och exakt styrning alternativ som är både prisvärd och enkel att installera. Plus, när du ansluter direkt till CANBUS (Controller Area Network) på din traktor, kommunicerar mojoRTK direkt med befintliga styrsystem, ventiler och givare som redan finns på din traktor. Detta gör SteerDirect CAN lösningen en mycket prisvärd och säker styrning alternativ Kabeldragning   Kabeldragning SteerDirect Can. Bilder och övrig information     Steer Kit Browser
  Kabeldragning för olika tillbehör System för olika märken  Kabeldragning Leica SteerDirekt+Twist+ Can

Configuration Leica SteerDirekt Can

 I emuleringsläge, CAN styrningen kan du fortsätta använda dina befintliga tredje part skärmar så att du inte behöver lära sig ett nytt system, samtidigt som fördelarna med Leica Network Solutions, Virtual Wrench service GLONASS satellitbaserad positionsbestämning och klassledande terräng ersättning.
CAN styrförmåga är inbyggd i Leica vägledning lösningar och ger följande fördelar:

Enkel, enkel kabelanslutning för enkel installation
Använder befintliga styrsystem, ventiler och sensorer köpts med din traktor, vilket eliminerar behovet av ytterligare kostnader och mer komplicerad installation.
Kostnadseffektiv metod för att uppgradera många äldre system utan att ersätta elektro-hydraulisk styrning .

Passar till  traktorer som har OSPE Electrohydraulic Steering Unit Product Brochure (PDF 2 MB) Från Sauer-Danfoss
Automatisk styrsystem för jordbruket
Automatisk styrsystem för traktorer, tröskor och sprutor är framtiden för maximal drifttid och precision prestanda i fält. Vår elektrohydrauliska styrningen komponenter har optimerats för att arbeta med Global Positioning-teknik (GPS), rad, vision, eller sensorer laser för att bidra till att ge effektiv, högteknologisk jordbruk. More

Prislista  Beställning: Tel 019-228005 sales@oilpress.com  Fax  019-228005

Startpaket Leica Mojo 3D

Allt detta ingår i priset startpaket mojo3D




Leica mojo3D En sju tums skärm som kan användas direkt som fältguide / spårhund.

GPS -antenn Frequency: 1575.42 MHZ L1 Active Antenna
NavtechGPS Part #BYGPS03-XX  Manufacturer Beyondoor
Voltage 3.0 - 5.0 V .
Antenn med magnetfäste och 3 m kabel för takmontering.
Strömkabel 12 volt  röd +    Sätt in SIM kort (Kontantkort ) så får du online fjärrsupport direkt på skärmen i traktorn..



Manuals  Svenska  English  Danish

Montering av strömkablar Mojo3D SV.

Montering av QuickSteer på JohnDeere 2130.

Användarhandledning för Leica mojo3D Montering Leica mojo3D  Kabeldragning för olika uppgradering Autostyrning mm.

Agriculture GPS, Leica mojoMINI, Leica mojo3D, Leica mojoXact, AS7500, Steering Solutions

Besök Leica - Virtual WrenchSNABB SERVICE VAR DU ÄN BOR.

Virtual WrenchTM är Ag branschens första webbaserade fjärrservice och diagnosverktyg exklusivt tillgängligt för Leica auktoriserad tekniker för att stödja mojoRTK kunder. De ser vad du ser!

■ Operatören Kunden trycker på en knapp på skärmen  för att begära Leica Virtual Wrench stöd ... enkelt!
■ Stöd tekniker Bengt Jonsson  ringer tillbaka på det angivna serienummer och vet då vilken kund det är
■ Indikator visar att en virtuell nyckel är levande och aktiv hos kunden på skärmen
■ Anslutning är praktiskt taget omedelbar eliminera din väntetiden. Detta kostar inget för kunden.
■ Minska eller eliminera service för traktor tröska  mm.
■ Servicetekniker är automatiskt styra fältservice veteraner som har sett det hela
■ Komplett förmåga att uppgradera programvara och firmware som krävs

INFORMATION OM  CAN GPS. HUR DET FUNGERAR OCH HUR DET ÄR UPPBYGGT.

Controller Area Network





Hoppa till: navigering, sök

Controller Area Network, CAN eller CAN-buss, är en buss främst avsedd för fordon, men som numera även användas i andra sammanhang.

CAN möjliggör att flera noder eller styrenheter i fordonet kan sända meddelanden till varandra på ett säkert och snabbt sätt. Alla noder i nätet är parallell-kopplade till två gemensamma ledare. Kommunikationen är seriell och asynkron dvs informationen sänds som en serie bit-signaler och meddelandena sänds bara vid behov.

CAN används när kraven på snabbhet och tålighet i svåra miljöer är stora och används i fordon främst för motorstyrning, styrning av växellådor, bromssystem (ABS och adaptiv farthållning), krockkuddesystem (SRS), antisladdsystem och antikrocksystem. Fördelarna med nätverkstekniken är att man kan utnyttja mer avancerade funktioner som föraren uppskattar, samtidigt som man reducerar kablar och kontaktdon vilket sänker kostnaderna och ökar tillförlitligheten.

CAN utvecklades ursprungligen av Bosch 1983 och har under 2000-talet blivit en de facto-standard för snabb kommunikation i fordon men även i andra utrustningar.



Global Navigation Satellite System (ofta förkortat till GNSS) är ett samlingsnamn för en grupp världstäckande navigeringssystem som utnyttjar signaler från en konstellation av satelliter och pseudosatelliter för att möjliggöra positionsinmätning för en mottagare. Det amerikanska GPS-systemet är det mest kända GNSS-systemet, men därutöver finns bland annat det ryska GLONASS och EGNOS det framtida europeiska Galileo.Systemet Galileo planeras fullt utbyggt under 2018.  Kinas Compass.  Japan Michibiki.och  Indien IRNSS är andra satellite system.

GPS+EGNOS+Guide (GL1DE)funktion GL1DE teknik ger överlägsen drag-i-pass prestanda för applikationer, såsom utvecklings, där relativ positionering är kritisk. Användarna ser betydligt färre positionering hopp och mindre än 1 cm skillnader position från en epok till nästa.

GLONASS är till skillnad från amerikanarnas GPS utvecklat för att bättre täcka upp de nordligare delarna av det norra halvklotet, där bland annat Ryssland – och Sverige – som bekant står att finna.

 I för satellitmottagare besvärliga miljöer, som med höga omgivande byggnader eller en skogsväg omgiven av tät skog där man med endast GPS kan ha svårt att läsa mot ens en handfull satelliter, så kan de extra satelliterna som GLONASS bjuder på utgöra skillnad.

GLONASS de  satelliterna går mer rätt upp i Sverige än GPS från USA



EGNOS korrektionssignal.
EGNOS är ett tilläggsystem till GPS och GLONASS som ger högre precision i mottagare som befinner sig Europa. Namnet är en akronym av European Geostationary Navigation Overlay Service. EGNOS signalen sänds av tre geostationära satelliter: två (Inmarsat-3) satelliter, en över den östra delen av Atlanten, den andra över Indiska oceanen, och ESA (Artemis satelliten) ovanför Afrika.

Till skillnad från GPS-satelliterna, har dessa tre inte signalgeneratorer ombord. En transponder sänder signaler uppkopplade till satelliterna från marken, där alla signalbehandling sker. Den sofistikerade marksegment består av 34 Ranging och integritet Övervakningsstationer (RIMS), fyra Master driftcentraler och sex upp-link stationer.

Markstationerna (RIMS) mäter positionerna för varje Egnos satellit och jämföra noggranna mätningar av lägena för varje GPS-satellit med mätningar erhållna från satelliternas signaler. 34 st RIMS  skickar  dessa uppgifter till 4 st centra Master kontroll, via en specialbyggd kommunikationsnät.

Ledningscentraler  bestämma riktigheten av GPS-och GLONASS signaler som tas emot vid varje station och bestämma positionen felaktigheter på grund av störningar i jonosfären. All avvikelse data sedan införlivas i en signal och sänds via den säkra kommunikationslänken till upplänkade stationer, som ofta sprids i hela Europa. Upplänkade stationer sänder signalen till de tre EGNOS-satelliterna, som sedan sänder det för mottagning av GPS-användare med en EGNOS aktiverat mottagare.

Tillstånd-fri differentiell korrektionssignal är gratis från EGNOS.

EGNOS är tillgänglig för Leica mojo3D . Med en noggrannhet på + / - 15 till 20 cm är den idealisk för många tillämpningar inom gröda besprutning, gröda gödsling och jordbearbetning. Egnos satellit EGNOS (European Geostationary Navigation Overlay Service)

Liknande system är WAAS som täcker Nordamerika och MSAS som täcker Japan.

NIMEA communication mellan enheter. NMEA 0183 är en standard utvecklad av National Marine Electronics Association.
Standarden gäller för kommunikation mellan enheter sådana. GPS-mottagare
Ekolod, sonar, vindmätare, andra enheter marina och en mängd olika instrument.
 NMEA utgång är via den seriella anslutningen av ytterligare utrustning mojo3D port förlängningskabel.
mojo3D kan outputte lägesinformation i NMEA-format.
 Om den elektriska regulatorn apparater med Leica Twist eller Leica mojoRTK eller Leica
mojoXact tillsatt som anslutna enheter, så NMEA utgång med mark lutning Twist
kommer att alstras.

Leica-JohnDeere

ISO 11.783 (eller ISO Bus ISOBUS) är ett kommunikationsprotokoll för jordbruksindustrin baserad på SAE J1939-protokollet (som inkluderar CANBUS 13 February 2012
(Brisbane / Heerbrugg den 13 februari 2012) - Leica Geosystems har ingått ett licensavtal med Deere & Company att ge vägledning programvara för en rad nya AutoTracTM Ready traktormodeller direkt via ISOBUS. Hittills Leica Geosystems precision jordbruksprodukter lösningar omfattar ett brett spektrum av John Deere modeller.
Det undertecknade avtalet ökar nivån av ytterligare kompatibilitet på ett betydande sätt. Den innehåller 61xxR, 62xxR, 72xxR, 82xxR, 83xxR, 93xxR, 94xxR, 94xxRT, 95xxR, 95xxRT AutoTracTM Ready traktorer och framtida modeller som kommer att släppas inom 2012 och 2013.
"Vi är mycket glada över att få en ny serie av John Deere modeller som genom detta avtal", säger Robert Kiernan, Business Development Manager för jordbruk i Leica Geosystems. "Avtalet ger fler bönder enkel tillgång till våra lösningar precision vägledning i en ny traktor generation."
För mer information om Leica Geosystems jordbruksprodukter besöka www.AgGuidance.com

SWEPOS nätverks-RTK -tjänst är en riksstäckande tjänst som baseras på 250 markstationer.  Signalerna från dessa stationer går till Gävle och från Gävle skickas sedan korrektionsvärdena ut via mobilt Internet (3G eller GPRS)  till traktorn eller tröskan..

Har du bara täckning för mobilt Internet via 3G eller GPRS så erhålls en noggrannhet om ca, 2.5 cm.  GPS och EGNOS och GLONASS satelitterna måste också vara tillgängliga i RTK

 Korrektionsdata baseras alltid på 6 st. SWEPOS stationer i ditt område för att ge bästa korrektionen.

Att köpa centimeternoggrannhet RTK från Swepos är säkert . RTK sändare i Svealand 2012 i Örebro .
Swepos ordnar din korrektionssignal på dagen.
Man får en Host, Portnummer, Användarnamn och lösenord att skriva in i Leica mojo3D. Sedan är det klart :



Vad är nätverks-RTK Swepos prislistor  mm ?

Vad är nätverks-RTK?
Nätverks-RTK är en utveckling av s.k. RTK (Real-Time Kinematic, d.v.s. realtidsmätning med centimeternoggrannhet) eller enkelstations-RTK.
Man låter flera referensstationer samverka i ett nätverk för att på så sätt få en bättre och mer yttäckande modell av de felkällor som påverkar RTK-mätningen, t. ex. atmosfären. I och med det behöver inte referensstationerna vara så tätt placerade, utan man kan bibehålla samma noggrannhet som vid enkelstations-RTK med ett avstånd på 60-70 km mellan referensstationerna mot ca 20 km vid enkelstations-RTK.

För att kunna använda sig av SWEPOS Nätverks-RTK-tjänst behöver användaren en avancerad, geodetisk tvåfrekvens GPS-mottagare av standardtyp. Till denna behövs även någon typ av kommunikationsutrustning, t. ex. GSM och GPRS. Hos de olika leverantörerna av sådan utrustning finns ett antal varianter på GSM-utrustning, t.ex. inbyggt modem, modem anslutet med t.ex. blåtand eller kabel, eller en vanlig GSM-telefon kopplad till utrustningen via blåtand eller kabel.
GSM-abonnemanget måste kunna hantera dataöverföring. Information om inställningar och krav på GPS-utrustningen kan fås från återförsäljarna av sådan utrustning.
SWEPOS-nätet byggdes upp i samarbete mellan Lantmäteriet, Onsala rymdobservatorium (Chalmers tekniska högskola), projektet "GPS-resurser i Norrbotten" och Sveriges Provnings- och Forskningsinstitut.

Prislista/anmälningsblankett RTK signal från SWEPOS

Obegränsad datamängd (Nätverks-RTK och Nätverks-DGNSS) för begränsade områden och tidsperioder, dvs. under sådd/skörd (mars –okt<?xml:namespace prefix="o" ns="urn:schemas-microsoft-com:office:office"?>

5.000 kr/år/gård*

 max ca <?xml:namespace prefix="st1" ns="urn:schemas-microsoft-com:office:smarttags"?> 1000 ha odlad jord eller enligt överenskommelse

Samma gård kan ha obegränsat antal maskinstyrningsutrustningar för en Nätverks-RTK-abonnemangsavgift. Avtalet baseras på 25 gårdsabonnemang för obegränsad datamängd från SWEPOS Nätverks-RTK-tjänst.

Avgifter för abonnemang för datakommunikation (GSM/mobilt bredband) tillkommer och Skeppsta Maskin AB tecknar dessa direkt med mobiloperatör. Vi rekommenderar abonnemang som tillåter både mobilt Internet och vanlig GSM. Alternativt kan Lantmäteriets avtal med Telia utnyttjas.

Nätverks-RTK-abonnemangen avropas direkt på bifogad anmälningsblankett och abonnemangskostnaden faktureras Skeppsta Maskin AB. Skeppsta Maskin AB har primärt kundkontakten med varje användare.   GPRS  Sim kort för RTK signal och dataöverföring till Mojo3D

.  Kontantkort som  med Surf Data  köps och ska vara laddat med surf eller data för att fungera. kontantkortets data/surf går ut efter en bestämd .
   tid även om man inte är uppkopplad Man kan fylla på med en liten kostnad för 1 vecka  om man vill ha support hjälp. Eller ett abonnemang  som
  äter kostnad varje månad , även om man inte använder detta. Eller så lånar man ett sim kort med surf/data från sin egen mobiltelefon vid
   uppkoppling för  support av Virtual Wrench och RTK

Ta kontakt med Skeppsta Maskin AB för en demonstration av GPS  Leica Mojo3D  så ordnar vi en tid.

Bengt Jonsson

Skeppsta Maskin AB
Täby Skeppsta 336
705 94 Örebro

Tel 019-228005 sales@oilpress.com  http://www.oilpress.com/email1.gif Fax  019-228005

Övrigt från Skeppsta Maskin AB

Startpaket Leica Mojo 3D

Startpaket Leica MojoMini

Vill du komma till App eFarmer Navi Guidning i surfplatta http://oilpress.com/efarmernavi.html

Unit Converter  Scanlaser AB Scanlaser Örebro Leica Geosystems AB i Sverige




Se Prislista   Beställning: Tel 019-228005 sales@oilpress.com  Fax  019-228005

Rapsoljepress Oilpress Havreeldning       Linolja , Flax oil   Beg maskiner  Fynda
